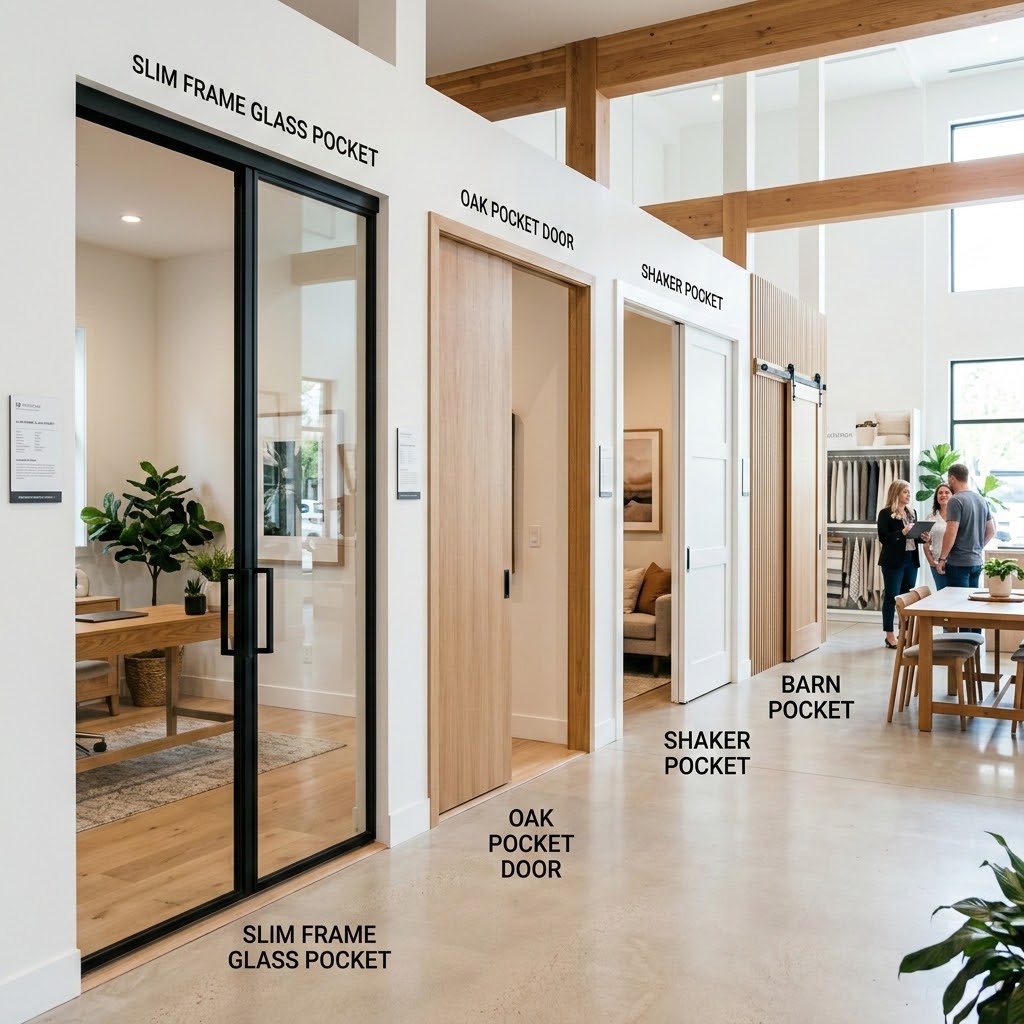

Классификация типов раздвижных дверей-купе
Раздвижные межкомнатные двери-купе делятся по способу монтажа и по кинематике движения полотен. Основные категории — накладные (системы, монтируемые на поверхность стены), кассетные (полотно уходит в полость стены), телескопические и многополотные варианты, где несколько полотен смещаются в одну сторону или распираются вдоль стены. Дверное полотно скользит по направляющей рельсе; выбор типа определяет требования к проёму и несущей способности верхней направляющей.
Накладные и торцевые системы (плюсы и ограничения)
Накладные системы предполагают открытый рельс, закреплённый над проёмом или на стене. Преимущество — минимальная подготовка проёма и возможность установки без демонтажа перегородки. Ограничение — видимая направляющая и возможные потери в звукоизоляции из‑за отсутствия запирания по периметру. Торцевые исполнения предусматривают финишные накладки по краю полотна для сглаживания стыка с откосом; при недостаточной жёсткости полотна это может привести к заклиниванию и искривлению хода.
Кассетные системы: скрытая установка и требования к проёму
Кассетный профиль прячет полотно в стеновой проём, позволяя получить полностью открываемое пространство. Для такой установки требуется пустотелая стеновая секция или возведение коробки с глубиной, как правило, не менее ширины полотна плюс пространство для механики (обычно 80–120 мм). Кассета исключает выступающие рельсы, но требует демонтажа или изменения перегородки и доступа к механике при обслуживании. Подробные примеры монтажа и доступные модели можно посмотреть на сайте aslandoors.kz.
Конструктивные элементы и принцип работы механизмов
Основной принцип: верхняя направляющая воспринимает основную вертикальную нагрузку, нижняя направляющая обеспечивает поперечную стабилизацию. Ролик обеспечивает плавное перемещение полотна, а фиксаторы и стопоры ограничивают ход и фиксируют полотно в крайних положениях.
Направляющие, рельсы и несущие профили — виды и параметры
Направляющие могут быть алюминиевыми или стальными, в виде открытой шины или встраиваемого профиля. Параметры включают ширину посадочного паза, глубину и допустимую нагрузку на погонный метр. Для верхней направляющей критична несущая способность: на неё приходится весь вес полотна при подвесной схеме. Встроенные рельсы требуют точной выверки горизонта при монтаже, открытые — допускают регулировку положения через кронштейны.
Ролики, подшипники и регулировка: как это влияет на ресурс
Ролики бывают с шариковыми подшипниками и с бандажной (нейлоновой) поверхностью. Типичный диапазон регулировки высоты составляет ±3–6 мм, что позволяет выровнять положение полотна по вертикали. Количество роликов на полотно варьируется от двух для лёгких конструкций до четырёх и более для тяжёлых: чем больше точек опоры, тем равномернее распределяется нагрузка и выше ресурс рельсов и подшипников. Повреждённый подшипник вызывает посторонние шумы и рывки при движении, а изношенные ролики увеличивают люфт и ускоряют износ направляющей.
Полотна и материалы — свойства и влияние на конструкцию
Материал полотна влияет на массу, жёсткость и требования к механике. Недостаточная жёсткость полотна приводит к заклиниванию и искривлению хода; выбор материала определяет тип крепления и число роликов.
Дерево, МДФ, шпон: вес, жёсткость, обработка поверхности
Деревянные массивы и плиты МДФ отличаются плотностью и толщиной: стандартные значения толщин для МДФ — 8, 10, 16, 18, 22 мм. Массив дерева обычно имеет толщину 18–40 мм и большую удельную массу, что увеличивает нагрузку на направляющую. Шпонирование и лакировка влияют на влагостойкость и износостойкость поверхности; для тяжёлых полотен рекомендуется усиление по периметру или использование внутреннего каркаса для сохранения геометрии.
Стекло и алюминиевые рамки: безопасность и эстетика
Закалённое стекло применяют при толщине обычно от 4 до 10 мм в зависимости от габаритов полотна; при разрушении оно распадается на мелкие безопасные фрагменты. Алюминиевые рамки обеспечивают лёгкий каркас и снижают массу полотна по сравнению с массивом. Комбинация стекла и алюминия требует специальных крепёжных элементов и учёта динамической нагрузки при открывании.
Монтаж и требования к проёму
Правильная подготовка проёма и выверка геометрии — ключевые этапы для долгой службы системы. Ошибки в горизонтали или вертикали приводят к неравномерной нагрузке на ролики и ускоренному износу.
Подготовка проёма, усиление стены и выверка геометрии
Проём должен обеспечивать необходимую ширину и высоту с учётом толщины коробки и возможных зазоров для уплотнений. При монтаже накладной системы проверяется прочность крепления верхней направляющей: она должна опираться на несущую конструкцию или усиленный участок стены. Для кассетных систем нередко требуется усиление перемычки и стойки коробки, чтобы исключить деформации при эксплуатации.
Специфика установки кассетных систем и доступа к механике
Кассетные профили монтируются внутри перегородки и требуют аккуратной отделки откосов. Доступ к механике обеспечивает сервисный люк или снимаемая накладка; отсутствие доступа усложняет обслуживание роликов и замену уплотнений.
Звуко- и теплоизоляция, уплотнения
Раздвижные двери традиционно уступают распашным в герметичности, поэтому уплотнения и пороговые решения существенно влияют на уровень изоляции.
Виды уплотнений и их размещение в конструкции
Уплотнители из эластичных материалов устанавливают по вертикали и верхнему краю полотна, а также в пороговой зоне при наличии порога. Уплотнитель снижает проникновение шума и сквозняков; для увеличения эффективности применяют магнитные и мягкие стопоры, которые улучшают примыкание полотна к коробке.
Баланс между герметичностью и ходом полотна
Плотные уплотнения повышают звуко- и теплоизоляцию, но увеличивают трение при движении полотна. При проектировании подбирают уплотнения с небольшим удельным давлением или предусматривают компенсационные зазоры, чтобы сохранить плавность хода и не создавать избыточной нагрузки на ролики.
Эксплуатация, обслуживание и типичные неисправности
Регулярное обслуживание продлевает ресурс механики и снижает риск поломок. Диагностика опирается на визуальную проверку и оценку изменений в работе полотна.
Регламент простого ухода: смазка, чистка и проверка креплений
Рекомендуется периодическая очистка направляющих от пыли и нанесение смазки на подшипники по необходимости. Проверяется состояние крепёжных элементов и стопоров, регулировка роликов выполняется при появлении перекосов: регулировка роликов позволяет выровнять положение полотна по вертикали и устранить заедания.
Диагностика и устранение характерных проблем (скрипы, провисание)
Скрипы чаще всего связаны с изношенными подшипниками или попаданием абразива в пазы; их устраняют заменой роликов или очисткой с последующей смазкой. Провисание полотна заметно по перекосу и затруднению хода; причина — растянутые или повреждённые крепления, недостаточная несущая способность направляющей либо деформация самого полотна.
Безопасность и эксплуатационные ограничения
Дизайн и монтаж должны предусматривать защиту от прищемления и падения полотна при отказе креплений.
Конструктивные решения для предотвращения прищемления и падения полотна
Используются направляющие с антисоударными профилями, мягкие стопоры и ограничители хода, а также защёлки и фиксаторы для удержания полотна в крайнем положении. Для стеклянных полотен предпочтительны закалённые или ламинированные варианты, снижающие риск травм при разрушении.
Ограничения по размерам и массе полотен и их влияние на выбор механизма
Выбор механизма базируется на массе и габаритах полотна: для тяжёлых и широких полотен требуются усиленные рельсы и больший запас по несущей способности роликов. Типичная несущая способность ролика варьируется в широких пределах, поэтому при расчёте нагрузки стоит учитывать суммарный вес полотна и распределение опор, количество роликов и запас прочности направляющей.
