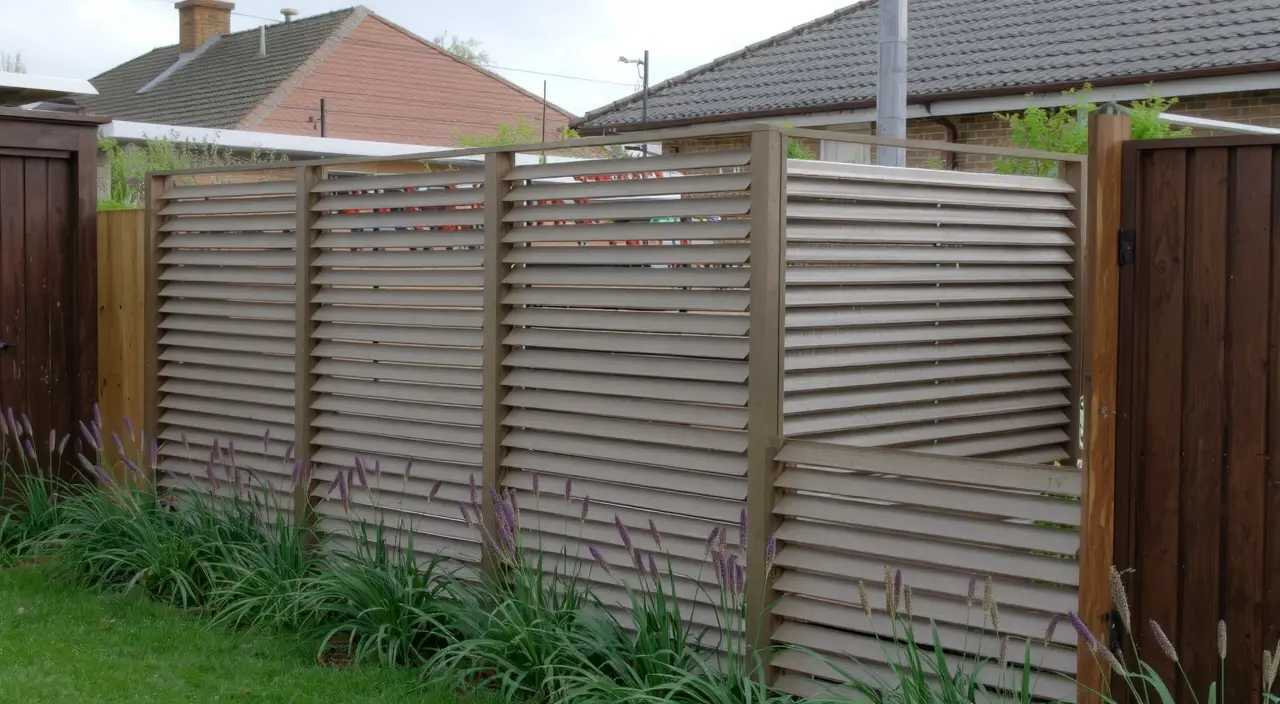

Конструкция и материалы забора-жалюзи
Забор-жалюзи представляет собой модульную панель из ламелей, закреплённых на несущих направляющих и опорах. В типовой конфигурации ламели выполняются из стального листа толщиной 0,7–1,5 мм, шириной 80–200 мм и с углом наклона 10–45°. Для подробного описания конструктивных особенностей и вариантов монтажа смотрите материалы о Забор Еврожалюзи.
Типы ламелей и профильные решения
Ламели могут иметь плоский, трапециевидный или L‑образный профиль с гибкой ложкой для увеличения жёсткости. Профилирование повышает изгибную жёсткость при той же массовой толщине материала: при одинаковой толщине листа профильная ламель демонстрирует более высокий момент сопротивления изгибу по сравнению с плоской. Перекрытие между ламелями и расстояние между опорами определяют модуль жёсткости панели и влияют на аэродинамику; типичные перекрытия 10–30 мм уменьшают видимость и создают относительную площадь открытия 10–40%.
Свойства оцинкованной стали и полимерных покрытий
Оцинкованная сталь применяется в виде горячего цинкования по ISO 1461 или электрохимического покрытия. Масса цинкового слоя для горячего цинкования чаще указывается в диапазоне 120–275 г/м2. Полимерное покрытие обычно наносится порошковой краской полиэстерного типа толщиной 60–120 мкм; варианты ПВХ и полиуретана дают разные характеристики гибкости и стойкости к механическим воздействиям. Сварка и термообработка локально устраняют цинковый слой, поэтому зоны швов требуют последующей обработки цинкосодержащей пастой или металлизации.
Проветриваемость и приватность
Параметры проветриваемости и приватности зависят от геометрии ламелей — ширины, угла наклона и перекрытия. Соотношение открытой поверхности к общей площади панели (porosity) в диапазоне 10–40% обеспечивает сочетание частичной прозрачности и воздухообмена.
Как геометрия ламелей влияет на вентиляцию
Воздухообмен через панель оценивается через площадь открытых зазоров и аэродинамические коэффициенты. Статическое давление ветра q рассчитывается по формуле q = 0,613·V2 (Па), где V — скорость ветра в м/с; эффективная нагрузка на панель уменьшается с увеличением пористости. При наклоне ламелей 15–30° поток частично направляется вдоль поверхности, что снижает турбулентность в зазорах и увеличивает пропускную способность при тех же размерах проёмов.
Компромисс между обзором и воздухообменом
Уменьшение угла наклона и уменьшение перекрытия увеличивает воздухообмен, но повышает угол видимости через панель. Для уличных ограждений обычно выбирается пористость, обеспечивающая видимость менее 20–30° от линии взгляда при стандартной высоте панели; при необходимости большей приватности пористость снижают до 10% или применяют дополнительное внутреннее заполнение.
Прочность и расчёт нагрузок
Расчёт прочности панели включает проверку ламелей, поперечных направляющих и опор на изгиб и смятие под ветровой и снеговой нагрузками, с учётом модуля упругости стали (E ≈ 210 ГПа) и предела текучести выбранной марки стали.
Ветровые и снеговые нагрузки: подход к расчёту
Ветровую нагрузку определяют по динамическому давлению q и коэффициентам внешнего давления Cpe, учитывая пористость панели. Для расчётов применяется формула p = q·Cpe·(1−φ), где φ — доля открытых зазоров. Снеговая нагрузка для расчёта опорных элементов учитывается как равномерная нагрузка на горизонтальные элементы; приведённые значения зависят от нормативов, но для ориентира используют диапазон 0,4–1,0 кН/м2 для расчёта снеговых нагрузок крыш и площадок.
Жёсткость, опоры и схемы крепления
Опоры обычно из профильной трубы сечением 80×80 или 100×100 мм и толщиной стенки 3–5 мм; глубина заложения основания 0,6–1,0 м в зависимости от грунта. Крепёж панелей к стойке производится через направляющие с шагом анкеров 600–1500 мм; анкерные болты типоразмеров M10–M16 применяются в зависимости от расчётных усилий. Крепёжные элементы должны иметь коррозионную защиту (оцинкованные или из нержавеющей стали A2/A4) и быть изолированы от контактирующих покрытий при наличии разнородных металлов.
Защита от коррозии и контроль швов
Защита достигается сочетанием цинкового слоя и полимерного покрытия: цинк обеспечивает катодную защиту при нарушении покрытия, полимер — барьерную защиту и стойкость к УФ. Нарушение покрытия в зонах сварки или реза образует локальные риски коррозии.
Технологии цинкования и уязвимые зоны
Горячее цинкование по ISO 1461 даёт толстый и сплошной слой цинка; электрорастворное покрытие обычно тоньше и уступает в стойкости к точечной коррозии. Уязвимые зоны: сварные швы, кромки реза, места механических повреждений и контакта с агрессивными средами. Для защиты швов применяются цинкосодержащие пасты, холодное цинкование или мокрая металлизация в зоне спроектированного доступа.
Требования к обработке и восстановлению покрытия
Рекомендуется удаление загрязнений и окалины перед нанесением покрытия; после сварки обрабатываются нагретые зоны и наносится восстановительное покрытие с содержанием цинка не менее 65% в массе для обеспечения электрохимической защиты. Температурные зазоры и компенсационные швы должны предусматриваться для линейного расширения: типичные допуски 1–3 мм на погонный метр панели.
Обслуживание, дефекты и ремонт
План обслуживания включает периодические осмотры целостности покрытия, креплений и опор; частота проверок зависит от условий эксплуатации, обычно 1–2 раза в год. Регулярное удаление загрязнений и растительности вокруг опор уменьшает риск стоячей влаги и коррозии.
План регулярных осмотров и очистки
Осмотры должны фиксировать: целостность полимерного слоя, признаки точечной коррозии, состояние сварных швов и анкерных креплений. Очистка выполняется мягкой щёткой и нейтральным моющим средством; абразивные методы применяются локально и только с последующим восстановлением покрытия.
Типичные повреждения и методы локального ремонта
Частые дефекты: царапины и сколы полимера, коррозия по краям резов, образование ржавчины в зонах сварки, ослабление креплений. Локальный ремонт включает обезжиривание, удаление рыхлой коррозии, нанесение цинк‑содержащей грунтовки и восстановительного полимерного слоя толщиной не менее исходного (рекомендуется 60–120 мкм для полиэстера). Ослабленные крепления заменяются антикоррозийными крепежными изделиями и фиксируются с учётом проектных допусков.
